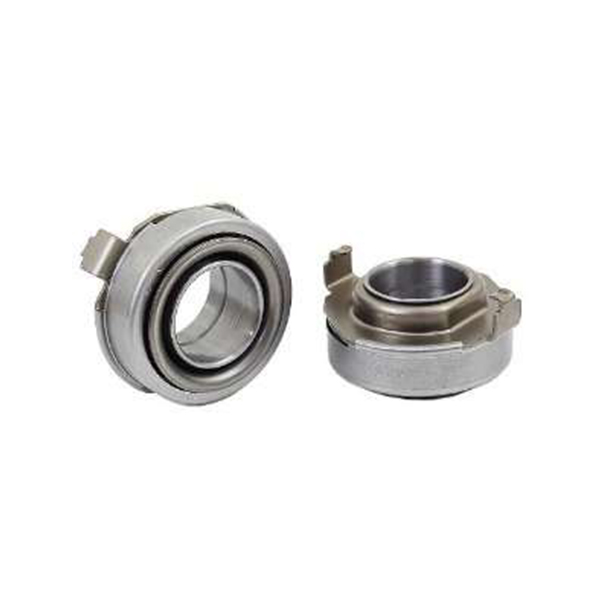

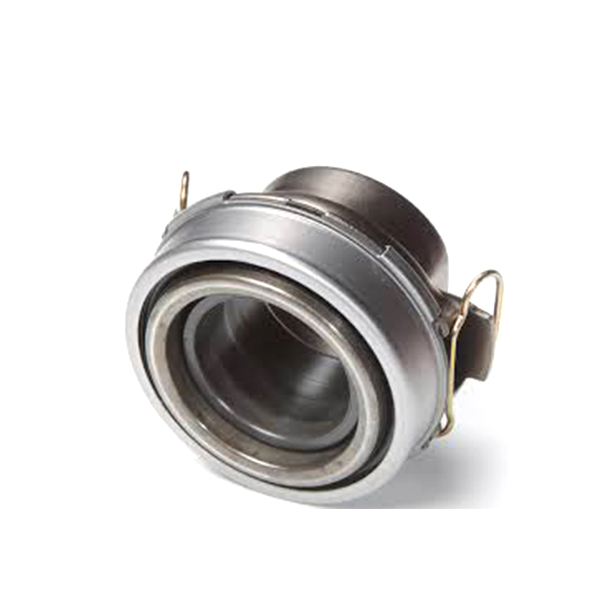

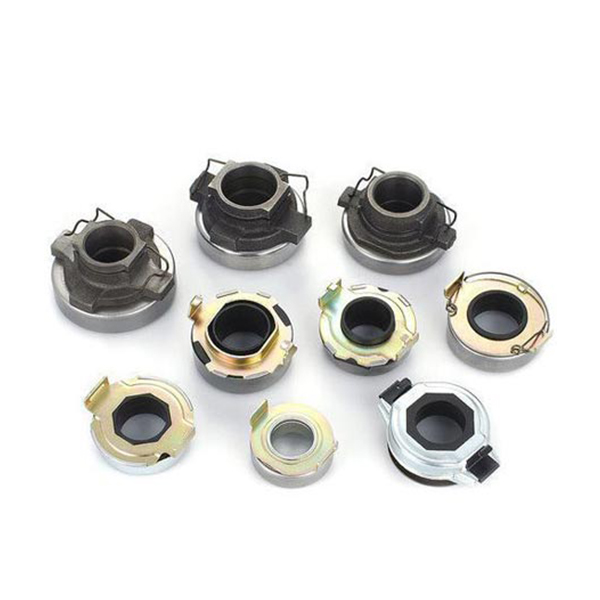

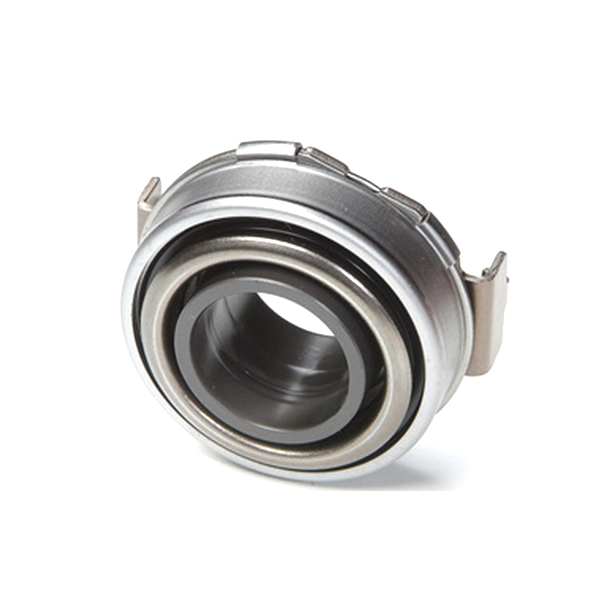

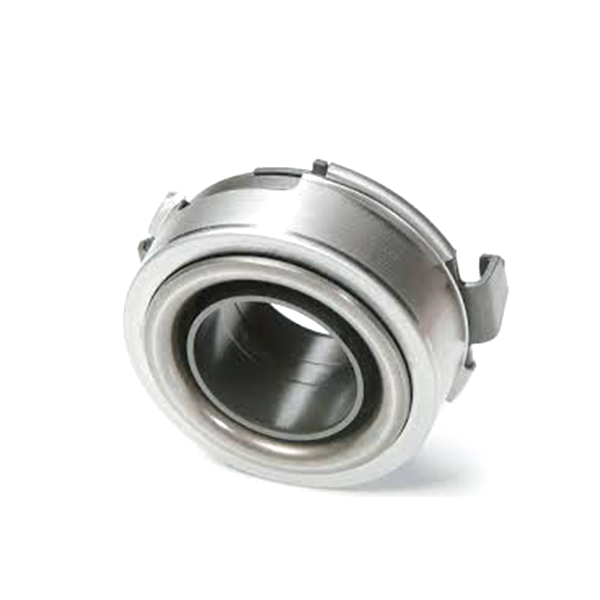

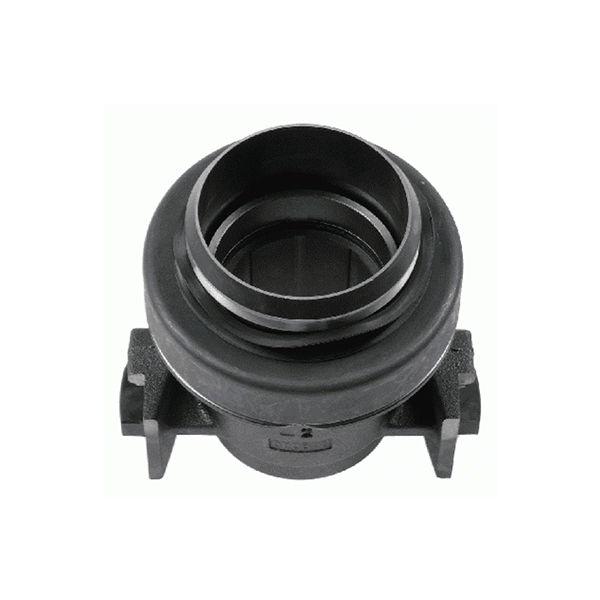

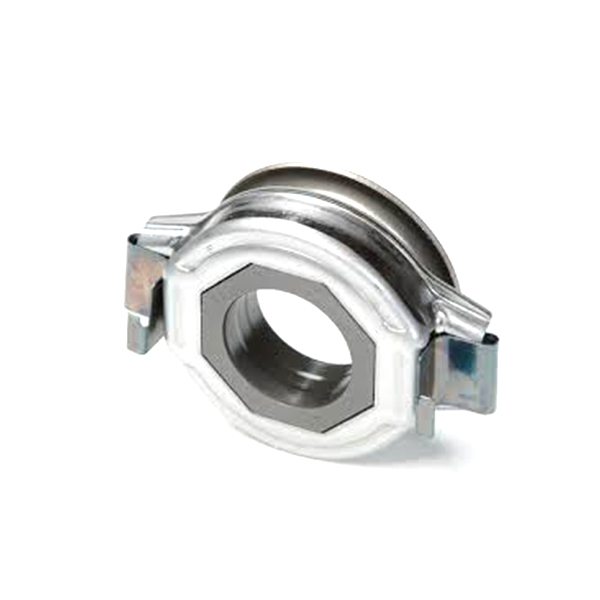

Ausrücklager für Kfz-Kupplungen

Wie funktioniert das Ausrücklager der Kupplung?

Die Ausrücklager für Kfz-Kupplungen spielt im Schaltgetriebesystem eine entscheidende Rolle. Es ist für die Trennung von Motor und Getriebe verantwortlich, wenn der Fahrer das Kupplungspedal betätigt, und sorgt so für einen reibungslosen Gangwechsel. Das Funktionsprinzip des Kupplungsausrücklagers kann zur detaillierten Einführung in die folgenden Schritte unterteilt werden:
Zusammensetzung des Kupplungssystems:
Kupplungspedal: Der Teil, auf den der Fahrer mit dem Fuß drückt.
Kupplungsgabel: Überträgt die Bewegung des Pedals über eine mechanische Verbindung auf das Ausrücklager der Kupplung.
Kupplungsausrücklager: Wird zwischen der Kupplungsgabel und der Druckplatte angeschlossen und ist für den eigentlichen Trennvorgang verantwortlich.
Kupplungsdruckplatte: Am Schwungrad befestigt, in engem Kontakt mit der Kupplungsscheibe. Wenn das Ausrücklager auf die Druckplatte drückt, wird die Kupplungsscheibe vom Schwungrad getrennt.
Kupplungsscheibe: Zwischen Schwungrad und Druckplatte gelegen, überträgt sie die Motorkraft durch Reibung auf das Getriebe.
Kupplungspedal betätigen:
Wenn der Fahrer das Kupplungspedal betätigt, wird die Kraft über die Kupplungsgabel auf das Ausrücklager der Kupplung übertragen.
Die clutch release bearing moves forward, contacts and pushes the finger (usually a spring leaf) on the pressure plate.
Trennungsprozess:
Die clutch release bearing pushes the finger on the pressure plate, and the pressure plate is pushed back away from the clutch disc.
Mit der Rückwärtsbewegung der Druckplatte nimmt der Anpressdruck zwischen Kupplungsscheibe und Schwungrad ab und trennt sich schließlich vollständig.
Nachdem die Kupplungsscheibe vom Schwungrad getrennt wurde, wird die Kraft des Motors nicht mehr auf das Getriebe übertragen und die Getrieberäder können sich frei bewegen, um einen Gangwechsel durchzuführen.
Lassen Sie das Kupplungspedal los:
Wenn der Fahrer das Kupplungspedal loslässt, zieht die Kupplungsgabel durch die Wirkung der Rückstellfeder das Ausrücklager in seine ursprüngliche Position zurück.
Die clutch release bearing stops pushing the finger of the pressure plate, and the pressure plate re-contacts the clutch disc closely under the action of the spring force.
Die clutch disc re-contacts the flywheel, and the power of the engine is transmitted to the transmission again, and the vehicle continues to drive.

Was sind die häufigsten Ausfälle von Kupplungsausrücklagern?

Obwohl das Kupplungsausrücklager ein relativ einfaches mechanisches Bauteil ist, ist es aufgrund seiner häufigen Betriebsaufgaben im Betrieb des Fahrzeugs anfällig für verschiedene Ausfälle. Im Folgenden sind einige häufige Ausfälle des Kupplungsausrücklagers und ihre Ursachen aufgeführt:
Ungewöhnliches Geräusch:
Ursache: Ungewöhnliche Geräusche werden normalerweise durch Lagerverschleiß oder unzureichende Schmierung verursacht. Wenn die Kugeln oder Rollen in den Lagern abgenutzt sind, erzeugen die Lager während des Betriebs Reibung, was zu Reibungsgeräuschen von Metall auf Metall führt.
Symptome: Beim Betätigen des Kupplungspedals ist ein scharfes Reibungsgeräusch oder ein summendes Geräusch zu hören.
Tragen:
Ursache: Durch längere Nutzung oder mangelnde Schmierung kommt es zu einem Verschleiß der Wälzkörper in den Lagern, was zu einem ungleichmäßigen Lauf der Lager führt.
Symptome: Beim Treten der Kupplung fühlt es sich rau an und die Rückfederkraft des Kupplungspedals ist schwächer.
Stau:
Ursache: Fremdkörper sind in das Lager eingedrungen oder der Schmierstoff hat sich verschlechtert, wodurch die Wälzkörper nicht mehr frei rollen können und die Lager blockieren.
Symptome: Der Kupplungsvorgang wird träge und das Pedal lässt sich nur schwer betätigen oder anheben.
Lagerschaden:
Ursache: Die Dichtung des Lagers ist beschädigt oder wurde über einen längeren Zeitraum überlastet, wodurch die innere Struktur des Lagers beschädigt wurde.
Symptome: Das Kupplungssystem fällt komplett aus, lässt sich nicht trennen und kann nicht schalten.
Überhitzung:
Ursache: Durch langfristigen Hochlastbetrieb oder unzureichende Schmierung kann es zu einer Überhitzung der Lager kommen, was zum Ausfall der inneren Wälzkörper und Schmierstoffe führt.
Symptome: Die Kupplung fühlt sich beim Betrieb ungewöhnlich heiß an und es entsteht sogar ein verbrannter Geruch.
Beschädigtes Siegel:
Ursache: Wenn die Dichtung des Lagers beschädigt ist, tritt Schmieröl aus, wodurch das Lager seine Schmierung verliert und das Risiko von Verschleiß und Ausfall steigt.
Leistung: Ungewöhnliche Kupplungsfunktion, Schmieröl tritt um das Lager herum aus.

Wie lässt sich beurteilen, ob das Kupplungsausrücklager ausgetauscht werden muss?

Die rechtzeitige Beurteilung und der Austausch problematischer Kupplungsausrücklager sind der Schlüssel zur Gewährleistung des normalen Betriebs und des sicheren Fahrens des Fahrzeugs. Hier sind einige Methoden und Schritte, um zu beurteilen, ob das Kupplungsausrücklager ausgetauscht werden muss:
Auditive Inspektion:
Methode: Drücken Sie bei laufendem Motor leicht auf das Kupplungspedal und achten Sie auf ungewöhnliche Geräusche.
Beurteilung: Wenn Sie eine scharfe Reibung oder ein summendes Geräusch hören, kann es sein, dass das Lager verschlissen oder nicht ausreichend geschmiert ist.
Prüfung des Pedalgefühls:
Methode: Drücken Sie während der Fahrt das Kupplungspedal und lassen Sie es wieder los, um den Rückprall und die Sanftheit des Pedals zu spüren.
Beurteilung: Wenn Sie das Gefühl haben, dass das Pedal nicht leichtgängig ist oder die Rückprallkraft beim Drücken oder Loslassen nachlässt, kann es sein, dass das Lager abgenutzt ist oder festsitzt.
Sichtprüfung:
Methode: Wenn das Kupplungssystem gewartet oder ausgetauscht wird, zerlegen Sie die Kupplungsbaugruppe und überprüfen Sie das Aussehen des Ausrücklagers.
Beurteilung: Wenn die Lageroberfläche offensichtliche Abnutzungserscheinungen, Risse oder Verformungen aufweist, bedeutet dies, dass das Lager beschädigt ist und ersetzt werden muss.
Betriebsleistungsprüfung:
Methode: Testen Sie die Kupplungsleistung des Fahrzeugs, einschließlich der sanften Schaltvorgänge und des Kupplungstrenneffekts.
Beurteilung: Fühlt sich das Schalten schwierig an oder lässt sich die Kupplung nicht vollständig trennen, kann es sein, dass das Lager beschädigt ist oder festsitzt.
Regelmäßige Wartung:
Methode: Überprüfen und warten Sie das Kupplungssystem regelmäßig, einschließlich der Schmierung der Lager und der Prüfung auf Verschleiß.
Urteil: Durch regelmäßige Wartung können potenzielle Probleme mit dem Lager rechtzeitig entdeckt werden, um schwerwiegende Ausfälle zu vermeiden.
Überprüfen Sie das Kupplungspedal:
Methode: Überprüfen Sie die Höhe und den Hub des Kupplungspedals, um sicherzustellen, dass sie im normalen Bereich liegen.
Beurteilung: Wenn die Pedalhöhe zu hoch oder zu niedrig ist oder der Hub abnormal ist, liegt möglicherweise ein Problem mit dem Kupplungsausrücklager oder anderen Kupplungskomponenten vor.
Überprüfen Sie die Kupplungsgabel:
Methode: Überprüfen Sie den Verschleiß und die Verformung der Kupplungsgabel, um sicherzustellen, dass sie normal Kraft übertragen kann.
Beurteilung: Wenn die Gabel stark abgenutzt oder deformiert ist, kann dies dazu führen, dass das Ausrücklager nicht richtig funktioniert, und Gabel und Ausrücklager müssen gleichzeitig ausgetauscht werden.
Probefahrt:
Methode: Führen Sie eine Probefahrt durch und achten Sie auf das Bediengefühl und das Schalten der Kupplung.
Urteil: Lässt sich die Kupplung bei der Probefahrt nur schwer betätigen oder geht der Gangwechsel nicht leichtgängig, liegt möglicherweise ein Problem mit dem Ausrücklager vor. Die rechtzeitige Entdeckung und der Austausch problematischer Kupplungsausrücklager kann nicht nur den normalen Betrieb des Fahrzeugs gewährleisten, sondern auch die Lebensdauer anderer Komponenten des Kupplungssystems verlängern und den Fahrkomfort und die Sicherheit verbessern.
