Zweireihiges Rillenkugellager

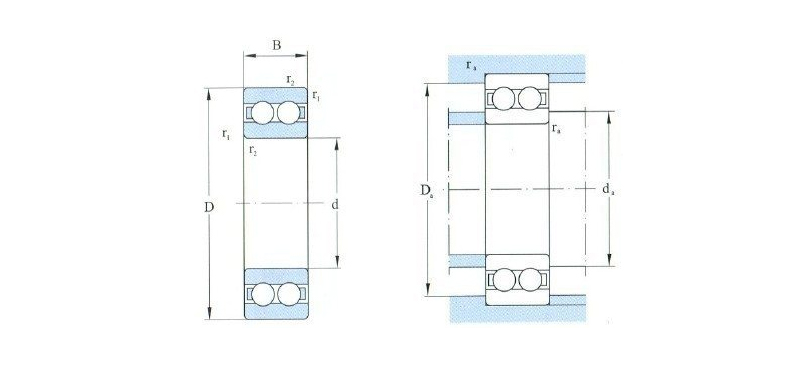

Die spezifische Struktur des zweireihigen Rillenkugellagers

Zweireihige Rillenkugellager Wie der Name schon sagt, bestehen sie aus zwei Kugelreihen, die zwischen dem Innenring und dem Außenring angeordnet sind. Durch diese Konstruktion kann das Lager eine bestimmte axiale Belastung aufnehmen und gleichzeitig radiale Belastungen aufnehmen. Dadurch wird die Tragfähigkeit und Stabilität verbessert.

Zweireihige Rillenkugellager bestehen hauptsächlich aus Innenringen, Außenringen, Kugeln, Käfigen und Dichtungsvorrichtungen. Der Innenring ist der Teil, der eng mit dem Lager und der Welle zusammenpasst. Es besteht normalerweise aus kohlenstoffreichem Chromlagerstahl, der eine hohe Härte und Verschleißfestigkeit aufweist. Der Innenring ist mit tiefen Rillenlaufbahnen bearbeitet, die zu den Kugeln passen. Die Oberfläche der Laufbahnen ist präzisionsgeschliffen, um sicherzustellen, dass die Kugeln reibungslos in den Laufbahnen rollen können.
Der Außenring ist der Teil, an dem das Lager zur Außenstruktur passt, und besteht ebenfalls aus kohlenstoffreichem Chrom-Lagerstahl. Auch der Außenring ist mit Rillenlaufbahnen versehen, die den Innenringlaufbahnen entsprechen und einen Wälzraum für die Kugeln bilden. Größe und Form der Außenringlaufbahn sind präzise ausgelegt, um eine gleichmäßige Belastung der Kugeln beim Abrollen zu gewährleisten und den Verschleiß zu reduzieren. Kugeln sind die Kernkomponenten zweireihiger Rillenkugellager und bestehen normalerweise aus legiertem Stahl mit hoher Härte und hoher Verschleißfestigkeit. Die Kugeln liegen zwischen Innen- und Außenlaufbahn und nehmen radiale und axiale Belastungen auf. Die Kugeln in zweireihigen Rillenkugellagern sind in Doppelreihen angeordnet, das heißt, die Kugeln jeder Reihe sind auf beiden Seiten der Innen- und Außenringlaufbahn verteilt und bilden so zwei unabhängige Rollkanäle. Diese Konstruktion ermöglicht eine gleichmäßige Verteilung der Kugeln bei Belastung des Lagers und verbessert so die Belastbarkeit und Stabilität des Lagers. Der Käfig dient dazu, die Position der Kugeln zu fixieren und zu verhindern, dass sie beim Rollen aneinander stoßen und reiben. Der Käfig von zweireihigen Rillenkugellagern wird normalerweise aus Stahlplatten gestanzt und seine Form und Größe sind genau berechnet und ausgelegt, um eine gleichmäßige Verteilung und einen stabilen Betrieb der Kugeln in der Laufbahn zu gewährleisten. Um zu verhindern, dass Staub, Feuchtigkeit und andere Verunreinigungen in das Lagerinnere gelangen, sind zweireihige Rillenkugellager üblicherweise mit Dichtungsvorrichtungen ausgestattet. Die Dichtungsvorrichtung besteht aus Materialien wie Gummi oder Metall und sitzt eng zwischen dem Innen- und Außenring des Lagers und bildet eine wirksame Barriere.

Einer der größten Vorteile zweireihiger Rillenkugellager ist ihre hohe Tragfähigkeit. Aufgrund der zweireihigen Kugelanordnung kann dieses Lager axialen Belastungen effektiv standhalten und gleichzeitig radiale Belastungen aufnehmen. Aufgrund dieser doppelten Tragfähigkeit funktionieren zweireihige Rillenkugellager auch unter hohen Belastungen und komplexen Arbeitsbedingungen gut und eignen sich für verschiedene schwere Maschinen und schnell rotierende Geräte. Auch hinsichtlich der Stabilität weisen zweireihige Rillenkugellager deutliche Vorteile auf. Durch die Konstruktion der zweireihigen Kugeln werden die Lager im Betrieb gleichmäßiger beansprucht, wodurch Verschleiß und Ausfälle durch ungleichmäßige Belastungen reduziert werden. Darüber hinaus wird durch die erhöhte Kugelanzahl auch die Steifigkeit des Lagers erhöht, was seine Stabilität weiter erhöht. Diese Stabilität ermöglicht es zweireihigen Rillenkugellagern, auch unter schwierigen Arbeitsbedingungen wie Hochgeschwindigkeitsbetrieb und häufigen Starts und Stopps eine hervorragende Leistung aufrechtzuerhalten. Zweireihige Rillenkugellager haben eine relativ lange Lebensdauer. Aufgrund der Verwendung hochwertiger Materialien und präziser Herstellungsverfahren weisen zweireihige Rillenkugellager niedrige Reibungskoeffizienten und Verschleißraten auf, außerdem können ihre guten Wärmeableitungseigenschaften wirksam sein. Reduzieren Sie die Wärmeentwicklung und verlängern Sie die Lagerlebensdauer, was zweireihige Rillenkugellager zu einer wirtschaftlichen und zuverlässigen Lagerwahl macht.

Zweireihige Rillenkugellager nehmen aufgrund ihrer einzigartigen Struktur und leistungsstarken Leistung einen festen Platz in der Lagertechnologie ein. Durch ein umfassendes Verständnis seiner spezifischen Struktur und seines Funktionsprinzips können wir diesen Lagertyp besser einsetzen und die Betriebseffizienz mechanischer Geräte verbessern. und Stabilität.
