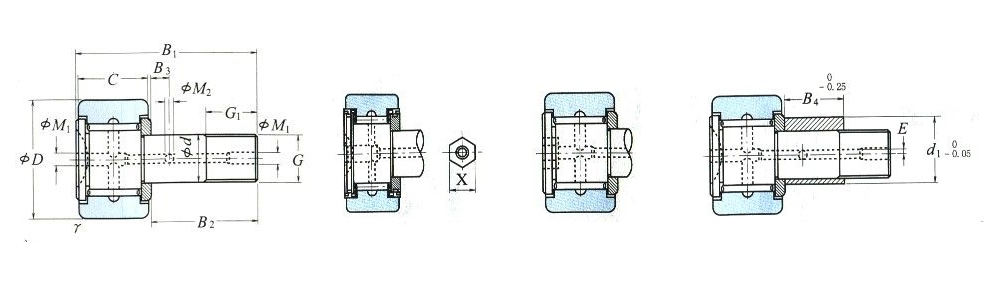

Nockenfolger, auch Spurfolger oder Laufrollen genannt, sind Speziallager, die für die Verfolgung von Nocken oder Schienen in verschiedenen Maschinenanwendungen entwickelt wurden. Sie werden typischerweise in Anwendungen eingesetzt, in denen eine lineare Bewegung erforderlich ist, beispielsweise in Fördersystemen, nockengetriebenen Mechanismen und linearen Bewegungssystemen. Die Grundstruktur eines Nockenstößels besteht aus einem Bolzen oder einer Welle, auf der ein konzentrisches Rollen- oder Nadellager montiert ist. Dieses Rollen- oder Nadellager ist normalerweise so konstruiert, dass es entlang eines Nocken- oder Schienenprofils rollt und Bewegungen reibungslos und effizient überträgt.
Standard- vs. Hochleistungs-Pendelkugellager Selbstausrichtende Kugellager eignen sich hervorragend für ...
WEITERLESENRillenkugellager verstehen Rillenkugellager sind die vielseitigste und am weitesten verbreitete Art von ...
WEITERLESENAxialkugellager: Direktes Verständnis und zentrale Rolle Axialkugellager sind mechanische Präzisionskomp...
WEITERLESENEinführung in Zylinderrollenlager Zylinderrollenlager sind eine Art Wälzlager, bei denen Zylinderrollen verw...
WEITERLESENWas sind Rillenkugellager? Rillenkugellager gehören zu den am häufigsten verwendeten Wälzlagertypen. Sie bes...
WEITERLESENCam-Follower bestehen hauptsächlich aus drei Hauptteilen: Rolle, Lager und Körper. Die Rolle befindet sich an einem Ende der Nockenfolger und steht in direktem Kontakt mit dem Profil der Nocke, um Rollreibung zu erreichen. Das Lager dient dazu, die Rolle zu stützen und sicherzustellen, dass sie sich frei drehen kann. Der Hauptteil verbindet die Rolle und das Lager, bei dem es sich in der Regel um einen zylindrischen Metallkörper handelt, der zum Tragen und Übertragen von Lasten dient.
1. Grundlegende Interaktion zwischen Nocke und Rolle
Das Funktionsprinzip von Nockenfolgern hängt hauptsächlich von der grundlegenden Interaktion zwischen Nocke und Rolle ab. Bei mechanischen Getrieben ist die Nocke normalerweise ein rotierendes Teil mit einem bestimmten Profil, und die Rolle ist der Schlüsselteil der Nockenfolger, die in direktem Kontakt mit dem Profil der Nocke steht. Wenn sich die Nocke dreht, drückt ihr Profil die Rolle dazu, sich entlang einer bestimmten Flugbahn zu bewegen. Durch diesen Druck kann die Rolle unter der Führung der Nocke sanft rollen.
2. Rollenrollmechanismus
Die Rolle spielt bei Nockenfolgern eine Schlüsselrolle, und ihr Rollmechanismus ist das Herzstück der Bewegungsumwandlung. Um sicherzustellen, dass sich die Walze frei drehen kann, sind in der Regel Lager im Inneren der Walze eingebaut. Wenn der höchste Punkt des Nockenprofils die Rolle berührt, hebt sich die Rolle entlang des Nockenprofils; Wenn der Tiefpunkt des Nockenprofils die Rolle berührt, fällt die Rolle. Diese ansteigende und fallende Bewegung wird über die Rolle auf den Hauptkörper des Nockenfolgers übertragen, der wiederum die damit verbundenen Teile dazu antreibt, sich linear zu bewegen oder zu schwingen.
3. Implementierung der Bewegungskonvertierung
Nockenfolger realisieren die Umwandlung der Drehbewegung der Nocke in eine lineare Bewegung oder Schwingung durch den Rollmechanismus der Rolle. Wenn sich die Nocke dreht, berührt jeder Punkt ihres Profils die Rolle und drückt die Rolle auf eine bestimmte Bahn. Diese Flugbahn wird durch das Profil der Nocke bestimmt, sodass die Bewegungsbahn der Rolle durch die Gestaltung des Nockenprofils gesteuert werden kann. Wenn sich die Rolle bewegt, treibt sie den Hauptkörper der Nockenfolger dazu, sich zusammenzubewegen, wodurch die lineare Bewegung oder Schwingung der mit den Nockenfolgern verbundenen Teile realisiert wird.
4. Interne Struktur und Übertragungseffizienz
Die interne Struktur von Cam Followers ist entscheidend für die Verwirklichung seines Funktionsprinzips. Die genaue Abstimmung von Rolle und Lager sorgt für einen reibungslosen Lauf und eine präzise Übertragung der Rolle. Der Hauptteil von Kurvenrollen besteht in der Regel aus hochfesten, verschleißfesten Materialien, um sicherzustellen, dass sie großen Belastungen und einem Langzeitbetrieb standhalten. Dieses strukturelle Design und die Materialauswahl tragen dazu bei, die Übertragungseffizienz und Lebensdauer von Kurvenrollen zu verbessern.
5. Detaillierte Analyse während des Arbeitsprozesses
Es gibt noch einige Details, die bei der Arbeit mit Cam Followern beachtet werden müssen. Beispielsweise entsteht am Kontaktpunkt zwischen Rolle und Nocke eine gewisse Reibung, die sich auf den Rolleffekt und die Übertragungseffizienz der Rolle auswirkt. Um diese Reibung zu reduzieren, werden in der Regel geeignete Schmiermaßnahmen ergriffen, beispielsweise das Auftragen von Schmieröl oder der Einbau von Schmiervorrichtungen. Der Verschleiß von Rollen und Lagern wirkt sich auch auf die Leistung von Kurvenrollen aus. Daher sind regelmäßige Inspektionen und Wartungen erforderlich und stark verschlissene Teile sollten rechtzeitig ausgetauscht werden.
Das Funktionsprinzip von Nockenfolgern hängt hauptsächlich von der grundlegenden Interaktion zwischen der Nocke und der Rolle sowie dem Rollmechanismus der Rolle ab. Durch die Gestaltung des Nockenprofils und die Steuerung der Bewegungsbahn der Rolle können eine genaue Bewegungsumwandlung und Übertragungssteuerung erreicht werden. Eine angemessene Strukturkonstruktion und Materialauswahl sowie geeignete Schmier- und Wartungsmaßnahmen sind ebenfalls wichtige Faktoren, um den normalen Betrieb von Nockenfolgern sicherzustellen.
