Doppelt abgedichtetes Rillenkugellager
Doppelt abgedichtetes Rillenkugellager

Selbstausrichtende Kugellager

Doppelt abgedichtetes Rillenkugellager

Beschreibung:

Doppelt abgedichtete Lager werden üblicherweise in Anwendungen eingesetzt, in denen die Umgebungsbedingungen rau sein können oder in denen ein Austreten oder Verunreinigen von Schmiermittel verhindert werden muss. Sie sind in verschiedenen Branchen zu finden, darunter in der Automobilindustrie, im Industriemaschinenbau, in der Landwirtschaft und mehr. Die Dichtungsanordnung trägt dazu bei, die Lebensdauer des Lagers zu verlängern, indem sie für eine ordnungsgemäße Schmierung sorgt und das Eindringen schädlicher Verunreinigungen verhindert, wodurch Reibung und Verschleiß reduziert werden. Dieser Lagertyp wird oft in Anwendungen bevorzugt, in denen die regelmäßige Wartung begrenzt oder schwierig durchzuführen ist.

Produktdetails

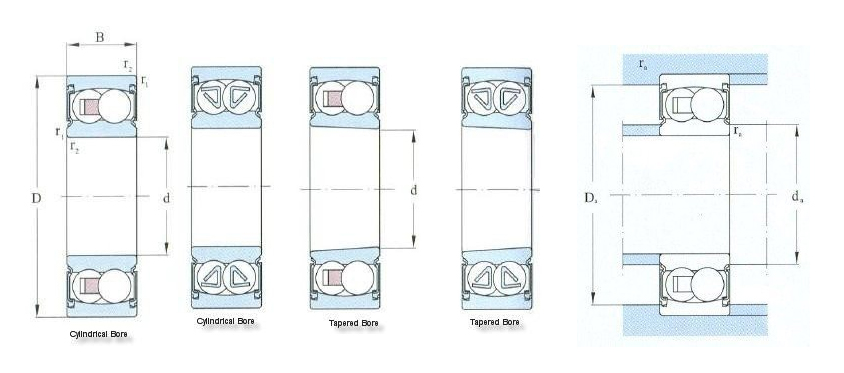

Grenzabmessungen (mm) Tragzahl (kN) Geschwindigkeitsbewertung (U/min) Lagernummern Montagemaße (mm) Axiale Belastungsfaktoren Gewicht
(Referenz)
(kg)
d D B r1,2
min
Cr Kor Fett Zylindrische Bohrung Konische Bohrung da
min
Da
max
ra
max
e Y1 Y2 Y0
10 30 14 0.6 5.53 1.18 17000 2200A-2RS1TN – 14.0 26.0 0.6 0.33 1.9 3.0 2.0 0.048
12 32 14 0.6 6.24 1.43 16000 2201A-2RS1TN – 15.0 28.0 0.6 0.33 1.9 3.0 2.0 0.053
15 35 14 0.6 7.41 1.76 14000 2202A-2RS1TN – 19.0 31.0 0.6 0.33 1.9 3.0 2.0 0.058
15 42 17 1.0 10.80 2.60 12000 2302A-2RS1TN – 20.0 37.0 1.0 0.31 2.0 3.1 2.2 0.110
17 40 16 0.6 8.84 2.20 12000 2203A-2RS1TN – 21.0 36.0 0.6 0.31 2.0 3.1 2.2 0.089
17 47 19 1.0 12.70 3.40 11000 2303A-2RS1TN – 22.0 42.0 1.0 0.30 2.1 3.3 2.2 0.160
20 47 18 1.0 12.70 3.40 10000 2204A-2RS1TN 2204AK-2RS1TN 25.0 42.0 1.0 0.30 2.1 3.3 2.2 0.140
20 52 21 1.1 14.30 4.00 9500 2304A-2RS1TN – 26.0 45.5 1.0 0.28 2.2 3.5 2.5 0.210
25 52 18 1.0 14.30 4.00 9000 2205A-2RS1TN 2205AK-2RS1TN 30.0 47.0 1.0 0.28 2.2 3.5 2.5 0.160
25 62 24 1.1 19.00 5.40 7500 2305A-2RS1TN – 31.5 55.5 1.1 0.28 2.2 3.5 2.5 0.340
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1 2206AK-2RS1 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 62 20 1.0 15.60 4.65 7500 2206A-2RS1TN 2206AK-2RS1TN 35.0 57.0 1.0 0.25 2.5 3.9 2.5 0.260
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1 – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
30 72 27 1.1 22.50 6.80 6700 2306A-2RS1TN – 36.5 65.5 1.0 0.25 2.5 3.9 2.5 0.510
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1 2207AK-2RS1 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 72 23 1.1 19.00 6.00 6300 2207A-2RS1TN 2207AK-2RS1TN 41.5 65.5 1.0 0.23 2.7 4.2 2.8 0.410
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1 – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
35 80 31 1.5 26.50 8.50 5600 2307A-2RS1TN – 43.0 72.0 1.5 0.25 2.5 3.9 2.5 0.700
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1 2208AK-2RS1 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 80 23 1.1 19.90 6.95 5600 2208A-2RS1TN 2208AK-2RS1TN 46.5 73.5 1.0 0.22 2.9 4.5 2.8 0.500
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1 – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
40 90 33 1.5 33.80 11.20 5000 2308A-2RS1TN – 48.0 82.0 1.5 0.23 2.7 4.2 2.8 0.960
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1 2209AK-2RS1 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
45 85 23 1.1 22.90 7.80 5300 2209A-2RS1TN 2209AK-2RS1TN 51.5 78.5 1.0 0.21 3.0 4.6 3.2 0.530
Grenzabmessungen (mm) Tragzahl (kN) Geschwindigkeitsbewertung (U/min) Lagernummern Montagemaße (mm) Axiale Belastungsfaktoren Gewicht
(Referenz)
(kg)
d D B r1,2
min
Cr Kor Fett Zylindrische Bohrung Konische Bohrung da
min
Da
max
ra
max
e Y1 Y2 Y0
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1 – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
45 100 36 1.5 39.00 13.40 4500 2309A-2RS1TN – 53.0 92.0 1.5 0.23 2.7 4.2 2.8 1.300
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1 2210AK-2RS1 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 90 23 1.1 22.90 8.15 4800 2210A-2RS1TN 2210AK-2RS1TN 56.5 83.5 1.0 0.20 3.2 4.9 3.2 0.570
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1 – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
50 110 40 2.0 43.60 14.00 4000 2310A-2RS1TN – 59.0 101.0 2.0 0.24 2.6 4.1 2.8 1.650
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1 2211AK-2RS1 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
55 100 25 1.5 27.60 10.60 4300 2211A-2RS1TN 2211AK-2RS1TN 63.0 92.0 1.5 0.19 3.3 5.1 3.6 0.790
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1 – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
60 110 28 1.5 31.20 12.20 3800 2212A-2RS1TN – 68.0 102.0 1.5 0.19 3.3 5.1 3.6 1.050
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1 – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
65 120 31 1.5 35.10 14.00 3600 2213A-2RS1TN – 73.0 112.0 1.5 0.18 3.5 5.4 3.6 1.400
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1 – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500
70 125 31 1.5 34.50 13.70 3400 2214A-2RS1TN – 78.0 117.0 1.5 0.18 3.5 5.4 3.6 1.500

Über uns
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. ist ein professioneller China Doppelt abgedichtetes Rillenkugellager Lieferant und Großhändler Doppelt abgedichtetes Rillenkugellager Hersteller. An der Küste Ostchinas, in der schönen und alten Stadt Ningbo, liegt ein aufstrebendes Unternehmen, Ningbo Demy (D&M) Bearings Co., LTD. Dessen Tochtergesellschaft – Ningbo Giant Bearing Manufacturing Co., Ltd – ist auf hochwertige Lager für Industrie- und Automobilanwendungen spezialisiert.
Medien
Nachrichtenrückmeldung
Selbstausrichtende Kugellager Branchenwissen

Doppelt abgedichtete Rillenkugellagerstruktur

Doppelt abgedichtetes Rillenkugellager ist ein leistungsstarker und äußerst zuverlässiger Lagertyp. Es verfügt über ein einzigartiges doppelseitiges Dichtungsdesign, das es dem Lager ermöglicht, das Eindringen äußerer Schadstoffe wirksam zu verhindern, während es radiale und axiale Lasten trägt, und so die Sauberkeit und Schmierung der inneren Umgebung des Lagers gewährleistet.

1. Strukturelle Zusammensetzung
Das doppelt abgedichtete Rillenkugellager besteht hauptsächlich aus den folgenden Teilen.
Außenring: Der Außenring ist kugelförmig und hat keine Laufbahn. Seine Innenfläche ist präzise bearbeitet, um einen guten Kontakt mit dem Wälzkörper herzustellen. Der Außenring besteht in der Regel aus hochwertigem Stahl, um seine Festigkeit und Verschleißfestigkeit zu gewährleisten.
Innenring: Der Innenring besteht aus zwei Laufbahnen, zwischen denen der Wälzkörper und der Käfig untergebracht sind. Der Innenring besteht ebenfalls aus hochwertigem Stahl und ist wärmebehandelt, um seine Härte und Verschleißfestigkeit zu verbessern.
Wälzkörper: Der Wälzkörper besteht in der Regel aus hochpräzisen Stahlkugeln. Anzahl, Durchmesser und Material richten sich nach der Tragfähigkeit und den Einsatzbedingungen des Lagers. Der Wälzkörper rollt zwischen Innen- und Außenring und trägt radiale und axiale Belastungen.
Käfig: Der Käfig dient zur Fixierung der Wälzkörper, um Kollisionen und Verschleiß zu verhindern. Der Käfig besteht normalerweise aus einer wellenförmigen Stahlplatte oder einer maschinell bearbeiteten Massivstruktur. Das Material kann Stahl, Messing oder technischer Kunststoff sein.
Dichtring: Der Dichtring ist eine Schlüsselkomponente des doppelt abgedichteten Rillenkugellagers. Sein einzigartiges Design kann wirksam verhindern, dass externe Verunreinigungen in das Lager gelangen. Der Dichtring besteht meist aus elastischen Materialien wie Gummi oder Polytetrafluorethylen und weist eine gute Dicht- und Verschleißfestigkeit auf.

2. Dichtungsdesign
Das Dichtungsdesign des doppelt abgedichteten Rillenkugellagers ist sein einzigartiges Merkmal. An beiden Enden des Lagers sind Dichtringe angebracht, um sicherzustellen, dass das Lagerinnere vollständig von der Außenwelt isoliert ist. Der Dichtring bildet einen engen Kontakt mit den Innen- und Außenringen des Lagers, um zu verhindern, dass Staub, Feuchtigkeit und andere Verunreinigungen in das Lager eindringen. Der Dichtring verfügt zudem über eine gewisse Elastizität, die sich an die leichte Verformung des Lagers im Betrieb anpassen und die Dauerhaftigkeit der Dichtwirkung gewährleisten kann.

3. Materialauswahl
Die Materialauswahl des doppelt abgedichteten Rillenkugellagers ist sehr wichtig. Die Innen- und Außenringe, Wälzkörper und Käfige des Lagers bestehen in der Regel aus hochwertigem Stahl, um ihre Festigkeit und Verschleißfestigkeit zu gewährleisten. Der Dichtungsring besteht aus elastischen Materialien wie Gummi oder Polytetrafluorethylen, die eine gute Abdichtung und Verschleißfestigkeit aufweisen. Darüber hinaus muss das Lager mit einer angemessenen Menge Fett gefüllt sein, um die Schmierwirkung des Lagers während des Betriebs sicherzustellen.

4. Herstellungsprozess
Der Herstellungsprozess von doppelt abgedichteten Rillenkugellagern ist sehr heikel. Die Innen- und Außenringe, Wälzkörper und Käfige des Lagers müssen präzise bearbeitet und wärmebehandelt werden, um ihre Maßhaltigkeit und Leistungsanforderungen sicherzustellen. Um seine Dichtwirkung zu gewährleisten, wird der Dichtring in einem speziellen Verfahren hergestellt. Das Lager muss während des Montagevorgangs außerdem sorgfältig gereinigt und geschmiert werden, um die Sauberkeit und Schmierung seiner inneren Umgebung sicherzustellen.
