Web-Menü

Produktsuche

Sprache

Teilen

Demy

Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben
Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben

Axialkugellager

Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben

Beschreibung:

Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben sind Lagertypen, die für die Aufnahme axialer Belastungen nur in einer Richtung ausgelegt sind. Diese Lager bestehen aus einer Wellenscheibe, einer Gehäusescheibe mit einer kugelförmigen, konvexen Außenfläche und einer Kugel- und Käfigbaugruppe. Die Gehäusescheibe verfügt über einen kugelförmigen Sitz, um Fluchtungsfehler oder Montagefehler auszugleichen. Die kugelförmige Gehäusescheibe ermöglicht es dem Lager, bestimmte Fehlausrichtungen zwischen der Welle und dem Gehäuse auszugleichen, was zur Reduzierung von Reibung und Verschleiß beiträgt. Dieses Konstruktionsmerkmal ist besonders nützlich bei Anwendungen, bei denen es während des Betriebs zu Wellendurchbiegungen oder Fehlausrichtungen kommen kann.

Kontaktieren Sie uns Anfrage
VORHERIGE:Zweiseitig wirkende Axialkugellager
NÄCHSTE:Kein nächster Artikel

Produktdetails

Grundmaße Grundtragfähigkeit
(KN) 		Geschwindigkeitsbegrenzung
(U/min) 		Lagernummer Abmessungen Abutment- und Filet-Abmessungen
(mm) 		Messe
kg

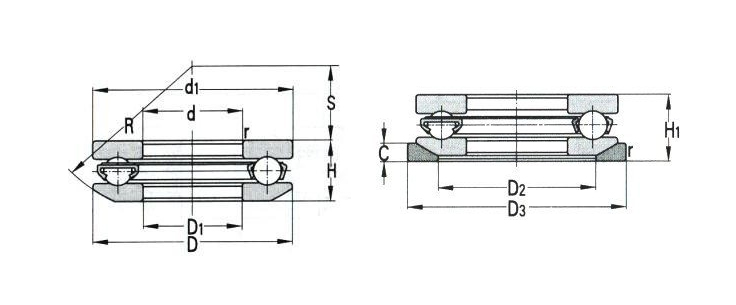

d(mm) D(mm) rmin Cr Kor Fett Öl d1 D1 D2 D3 C H1 R S H da(min) Da(max) ra(max)
30 52 0.6 26.6 39.9 3600 4800 53206 U206 52 32 42 55 5.5 20 45 22 17.8 43 42 0.6 0.180
35 62 1 37.3 55.5 3000 4000 53207 U207 62 37 48 65 7 22 50 24 19.9 51 48 1 0.263
40 68 1 46.9 78.4 2800 3800 53208 U208 68 42 55 72 7 23 56 28.5 20.3 57 55 1 0.395
45 73 1 47.7 81.3 2600 3600 53209 U209 73 47 60 78 7.5 24 56 26 21.3 62 60 1 0.400
50 110 1.5 159 197 - - 53410M 110 52 - - - - 90 35 45.6 - - - 1.92
55 90 1 69 123 1900 2800 53211 U211 90 57 72 95 9 30 72 35 27.3 76 72 1 0.747
60 110 1 130 208 - - 53312 110 62 - - - - 90 41 38.3 - - - 1.44
65 100 1 74.9 151 1800 2600 53213 U213 100 67 82 105 9 32 80 40 28.5 86 82 1 0.898
70 130 1.1 148 250.6 1400 1900 53314 U314 125 72 98 130 13 48 100 43 44.2 103 98 1 2.51
70 125 1.1 148 250.6 - - 53314 125 72 - - - - 100 43 44.2 - - - 2.10
70 105 1 59 161 1800 2600 53214 U214 105 72 88 110 9 32 80 38 28.8 91 88 1 0.961
75 110 1 82.1 172.7 1700 2400 53215 U215 110 77 92 115 9.5 32 90 49 28.2 96 92 1 1.15
80 115 1 86.6 193.2 1700 2400 53216 U216 115 82 98 120 10 33 90 46 29.5 101 98 1 1.18
80 145 1.5 181 315 1200 1700 53316 U316 140 82 110 145 15 52 112 50 47.6 116 110 1.5 3.17
85 180 1.1 336 534 - - 53417M 177 88 - - - - 140 47 77 - - - 8.95
90 135 1.1 133 285 1500 2000 53218 U218 135 93 110 140 13.5 42 100 45 38.5 117 110 1 2.33
100 170 1.5 282 498 950 1400 53320 U320 170 103 135 175 18 64 125 46 59.2 142 135 1.5 5.83
100 170 1.5 282 498 - - 53320 170 103 - - - - 125 46 59.2 - - - 4.90
100 205 3 448 775 700 950 53420M U420 205 103 155 220 27 98 160 50 90 165 155 2.5 16.5
100 205 3 421 734.5 700 950 53420 U420 205 103 155 220 27 98 160 50 90 165 155 - 16.2
110 160 1.1 170 392.5 1200 1700 53222 U222 160 113 135 165 14 45 125 65 40.2 140 135 1 2.87
110 190 2 304 588 850 1200 53322M U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 9.05
110 190 2 304 588 850 1200 53322 U322 187 113 150 195 20.5 72 140 51 67.2 158 150 2 8.78
120 170 1.1 168 399 1100 1600 53224 U224 170 123 145 175 15 46 125 61 40.8 150 145 1 3.07
Grundmaße Grundtragfähigkeit
(KN) 		Geschwindigkeitsbegrenzung
(U/min) 		Lagernummer Abmessungen Abutment- und Filet-Abmessungen
(mm) 		Messe
kg
d(mm) D(mm) rmin Cr Kor Fett Öl d1 D1 D2 D3 C H1 R S H da(min) Da(max) ra(max)
120 205 2.1 129 400 800 1100 53324M U324 205 123 165 220 22 80 160 63 74.1 173 165 2 12.3
120 205 2.1 129 400 800 1100 53324 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324/YB2 U324 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
120 205 2.1 129 400 800 1100 53324U/YB2-1 205 123 165 220 22 80 160 63 74.1 173 165 2 11.9
130 265 4 637 1284 - - 53426M U426 265 134 200 280 38 128 200 58 115.2 - - - 34.8
130 265 4 637 1284 - - 53426 U426 265 134 200 280 38 128 200 58 115.2 - - - 34.6
150 250 2.1 429 1021 - - 53330M U330 245 154 200 260 26 92 200 89.5 83.7 - - - 19.5
150 250 2.1 429 1021 - - 53330 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.0
150 250 2.1 429 1021 - - 53330/YB2 U330 245 154 200 260 26 92 200 89.5 83.7 - - - 18.6
150 250 2.1 429 1021 - - 53330 245 154 - - - - 200 89.5 83.7 - - - 15.1
150 295 4 673 1479 - - 53430M U430 295 154 225 310 41 140 225 69 125.9 - - - 44.1
220 297 2 366 1148 - - 53244 U224 297 224 260 310 25 75 225 118 65.6 - - - 15.6
300 375 2.5 382 1483 - - - 375 300.3 340 385 17 75 320 202 70 - - - 17.2
430 580 3.7 922 4348 - - - 580 430.5 500 610 45 150 500 301.3 131.7 - - - 129

Axialkugellager

Einseitig wirkende Axialkugellager

Einseitig wirkende Axialkugellager
Zweiseitig wirkende Axialkugellager

Zweiseitig wirkende Axialkugellager
Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben

Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben
Über uns
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd.
Ningbo Demy (D&M) Bearings Co., Ltd. ist ein professioneller China Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben Lieferant und Großhändler Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben Hersteller. An der Küste Ostchinas, in der schönen und alten Stadt Ningbo, liegt ein aufstrebendes Unternehmen, Ningbo Demy (D&M) Bearings Co., LTD. Dessen Tochtergesellschaft – Ningbo Giant Bearing Manufacturing Co., Ltd – ist auf hochwertige Lager für Industrie- und Automobilanwendungen spezialisiert.
Medien
Nachrichtenrückmeldung
Axialkugellager Branchenwissen

Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben

Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben bestehen hauptsächlich aus Innenring, Wälzkörper, Käfig und Außenring. Der Innenring ist die wichtigste tragende Komponente des Lagers und normalerweise eng mit der rotierenden Welle verbunden. Seine Oberfläche ist mit Laufbahnen für den Kontakt mit den Wälzkörpern und die Übertragung axialer Lasten versehen. Das Material des Innenrings ist in der Regel hochfester legierter Stahl, um eine ausreichende Festigkeit und Verschleißfestigkeit zu gewährleisten. Der Wälzkörper ist eine Schlüsselkomponente des Lagers und besteht normalerweise aus einer Reihe präzisionsgefertigter Stahlkugeln, die sich zwischen den Laufbahnen des Innen- und Außenrings befinden und durch Rollen axiale Lasten übertragen. Anzahl, Größe und Material der Wälzkörper werden entsprechend der Belastbarkeit und den Betriebsbedingungen des Lagers ausgewählt. Der Käfig dient dazu, die Position der Wälzkörper zu fixieren und sicherzustellen, dass sie gleichmäßig zwischen Innen- und Außenring verteilt sind, um gegenseitige Kollisionen und Verschleiß zu verhindern. Bei der Gestaltung des Käfigs müssen Anzahl, Größe und Anordnung der Wälzkörper berücksichtigt werden, um die Stabilität und Zuverlässigkeit des Lagers zu gewährleisten. Der Außenring ist ein weiterer wichtiger Lagerbestandteil des Lagers. Sein konstruktives Merkmal liegt in der kugelförmigen Sitzringkonstruktion. Der kugelförmige Sitzring ermöglicht beim Einbau eine gewisse Winkelabweichung des Lagers, um sich so an den leichten Achsversatz anzupassen. Diese Konstruktion macht das Lager beim Einbau flexibler und reduziert die Anforderungen an die Einbaugenauigkeit.

1. Strukturmerkmale
Design des sphärischen Sitzrings: Der sphärische Sitzring ist eines der Kernmerkmale dieses Lagers. Es erlaubt eine gewisse Winkelabweichung des Lagers beim Einbau, um sich so an den leichten Achsversatz anzupassen. Diese Konstruktion verbessert nicht nur die Anpassungsfähigkeit des Lagers, sondern verringert auch die Anforderungen an die Einbaugenauigkeit, sodass das Lager unter komplexen Arbeitsbedingungen einen stabilen Betrieb aufrechterhalten kann.
Hochpräzise Laufbahn: Die Laufbahnen der Innen- und Außenringe sind präzise bearbeitet, um sicherzustellen, dass die Wälzkörper reibungslos zwischen den Laufbahnen rollen können. Diese hochpräzise Konstruktion reduziert nicht nur den Reibungsverlust, sondern verbessert auch die Belastbarkeit und Lebensdauer des Lagers.
Hochwertige Wälzkörper: Wälzkörper bestehen in der Regel aus hochpräzisen Stahlkugeln mit hervorragender Verschleißfestigkeit und Belastbarkeit. Anzahl, Größe und Material der Wälzkörper werden entsprechend der Belastbarkeit und den Betriebsbedingungen des Lagers ausgewählt, um die Stabilität und Zuverlässigkeit des Lagers zu gewährleisten.
Starker Käfig: Der Käfig besteht aus hochfestem Material, das die Position der Wälzkörper fixieren und gegenseitige Kollisionen und Verschleiß verhindern kann. Bei der Gestaltung des Käfigs müssen Anzahl, Größe und Anordnung der Wälzkörper berücksichtigt werden, um die Stabilität und Zuverlässigkeit des Lagers zu gewährleisten.

2. Funktionsbesprechung
Einseitig wirkende Axialkugellager mit kugelförmigen Gehäusescheiben werden hauptsächlich zur Aufnahme axialer Lasten in eine Richtung verwendet und ermöglichen rotierenden Teilen die freie Bewegung in eine Richtung. Sein einzigartiges sphärisches Sitzringdesign ermöglicht es dem Lager, sich an leichte Achsabweichungen anzupassen und gleichzeitig einen stabilen Betriebszustand aufrechtzuerhalten. Diese Art von Lager spielt eine wichtige Rolle in mechanischen Präzisionsübertragungssystemen, beispielsweise in Schlüsselteilen wie Automobilmotoren und Werkzeugmaschinenspindeln.
